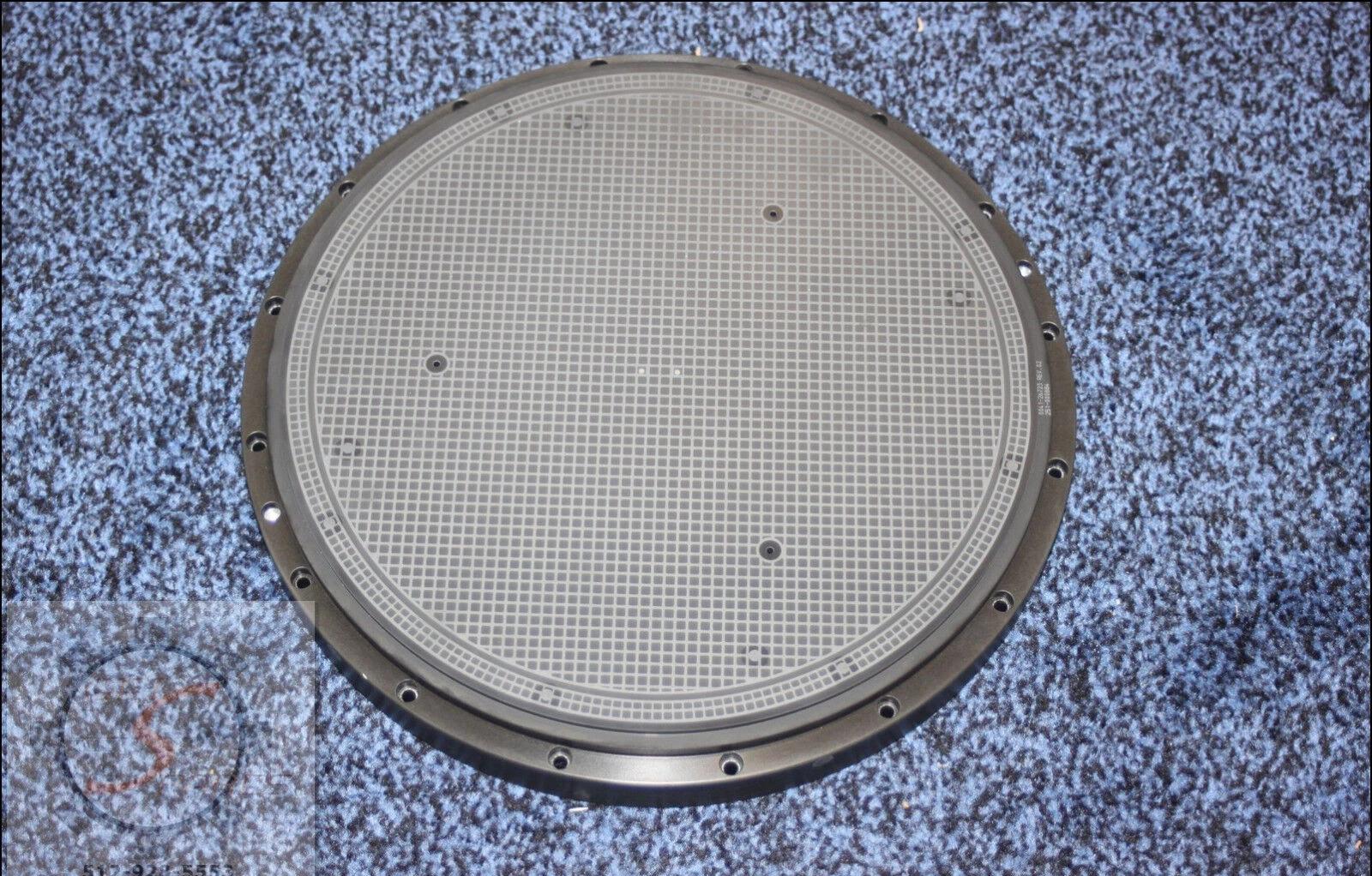

0041-26722 AMAT ESC 300MM BONDED ASSY REV 02 APPLIED MATERIALS

SG·胜游亚洲主营AMAT TEL LAM?Varian BROOKS MKS?SMC COMET VAT等品牌半导体设备，零件。

由于FAB设备的部件型号比较多，不能一 一列举，如果有其它型号的零部件需要，请随时联系SG·胜游亚洲。

联系电话:021-6838 8387

SG·胜游亚洲SG·胜游亚洲致力于为国内半导体制造企业提供快速高效的设备，部件，耗材和维修服务。

我们跟国内外多家设备制造商，经销商，零部件贸易商，晶圆厂，高校，研究所有长期的接触和联系，我们有能力保证品质并提供有竞争力的价格。

Radiance?原子层沉积(ALD)系统：摩尔定律延续的关键推手

——突破2nm工艺节点的原子级精度薄膜沉积技术

一、设备核心价值与技术定位

随着半导体工艺进入埃米SG·胜游亚洲，传统沉积技术已无法满足原子级精度需求。应用材料Radiance? ALD系统通过革命性的表面自限制反应机制，实现：

单原子层沉积控制（精度±0.1nm）

100%阶梯覆盖率（深宽比>30:1）

低温工艺兼容性（最低100℃）

2023年全球ALD设备市场规模达28亿美元，其中Radiance?系列在逻辑芯片领域市占率达58%（TechInsights数据）。

0041-26722 AMAT ESC 300MM BONDED ASSY REV 02 APPLIED MATERIALS

二、核心技术突破

2.1 脉冲式前驱体输送系统

采用专利的"微腔室隔离"设计：

前驱体利用率>95%（传统ALD仅30-50%）

** purge时间<0.5秒**（较竞品快3倍）

交叉污染<0.01%

典型工艺时序（HfO?沉积）：

1. HfCl?脉冲：0.1秒 → 2. Purge：0.3秒

3. H?O脉冲：0.05秒 → 4. Purge：0.25秒

循环次数：100次 → 厚度10nm±0.12nm

2.2 高k金属栅极解决方案

三、量产性能验证

3.1 台积电2nm GAA晶体管应用

栅极堆叠结构：

1. 界面层：SiO? 0.3nm

2. 高k层：HfO? 1.2nm

3. 功函数层：TiN/TaN 2nm

4. 填充层：W 5nm

实测结果：

驱动电流提升25%（相比FinFET）

栅极漏电降低60%

3.2 3D NAND存储应用

在SK海力士238层NAND中的表现：

电荷陷阱层沉积（SiN/Al?O?）：

厚度均匀性：±1.1%（晶圆内）

缺陷密度：<0.05个/cm?

字线隔离层：

深宽比35:1结构100%覆盖率

介电强度>10MV/cm

四、技术演进路线

4.1 选择性ALD技术

通过表面化学修饰实现：

区域选择性沉积（无需光刻掩模）

金属/介质异质结构（如Cu/SiO?）

应用场景：

自对准通孔

背面供电网络

4.2 二维材料集成

开发中的过渡金属硫族化合物沉积方案：

MoS?沟道层：

迁移率>100cm?/V·s

厚度控制：单层（0.65nm）±0.05nm

WSe?接触层：

接触电阻<100Ω·μm

五、经济效益分析

客户证言：

"Radiance?使我们2nm GAA晶体管的研发周期缩短6个月，缺陷率降低至0.3 defects/cm?"——台积电研发副总裁Dr. Philip Wong

0041-26722 AMAT ESC 300MM BONDED ASSY REV 02 APPLIED MATERIALS
