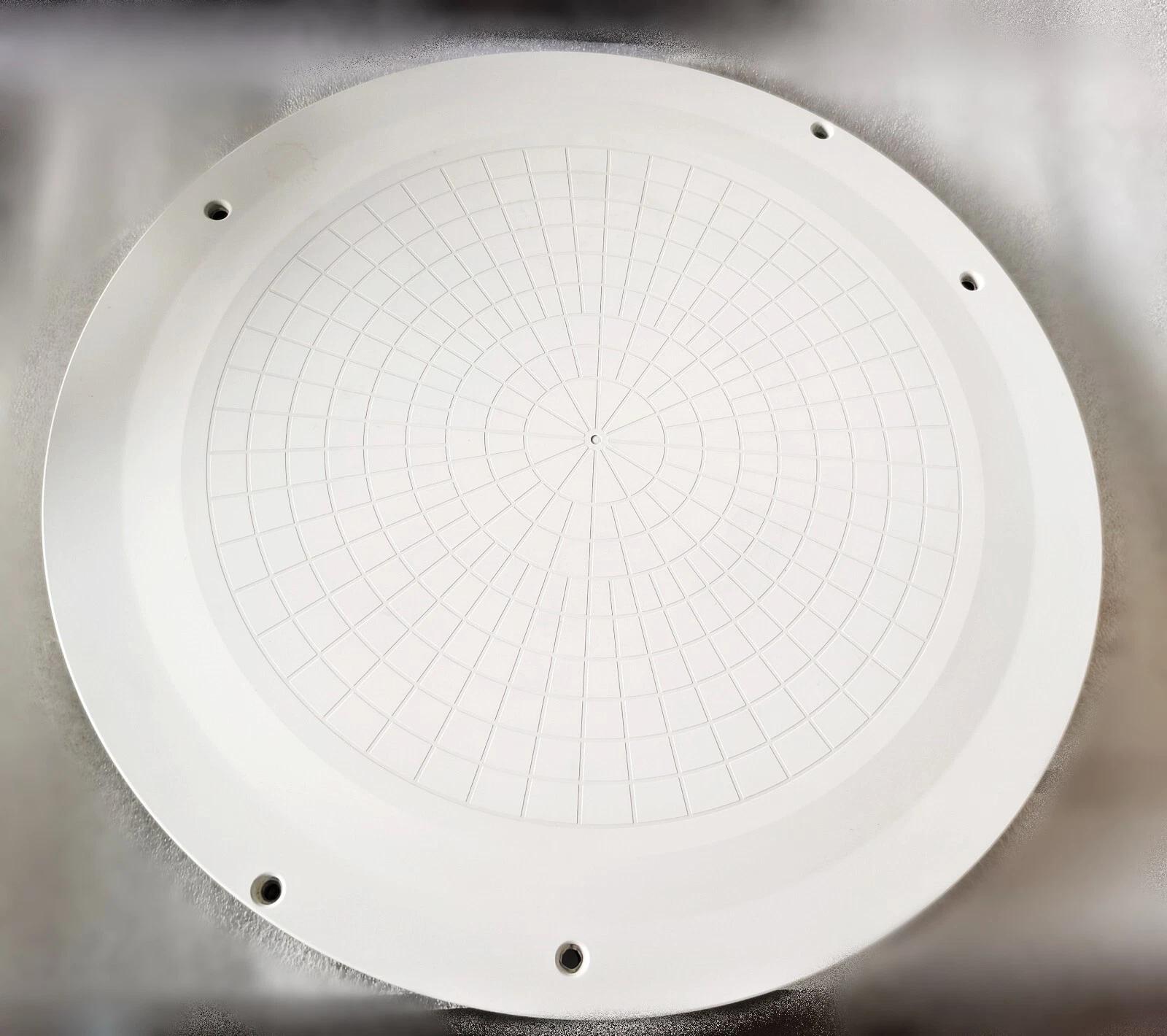

APPLIED MATERIALS 0042-00284 CHUCK ESC AMAT

SG·胜游亚洲主营AMAT TEL LAM?Varian BROOKS MKS?SMC COMET VAT等品牌半导体设备，零件。

由于FAB设备的部件型号比较多，不能一 一列举，如果有其它型号的零部件需要，请随时联系SG·胜游亚洲。

联系电话:021-6838 8387

SG·胜游亚洲SG·胜游亚洲致力于为国内半导体制造企业提供快速高效的设备，部件，耗材和维修服务。

我们跟国内外多家设备制造商，经销商，零部件贸易商，晶圆厂，高校，研究所有长期的接触和联系，我们有能力保证品质并提供有竞争力的价格。

APPLIED MATERIALS 0042-00284 CHUCK ESC AMAT

?光刻技术发展历程

光刻技术是半导体制造中最关键、最复杂的工艺环节，被誉为"芯片制造的皇冠"。这项技术的发展历程完美诠释了"摩尔定律"的延续。从早期的接触式光刻到现在的极紫外光刻（EUV），光刻技术的进步直接推动了半导体产业的发展。

深紫外光刻（DUV）是目前成熟的主流技术，采用193nm波长的光源，通过浸没式技术和多重曝光工艺，可以实现7nm制程的生产。但更先进的制程需要更短波长的光源，这就是极紫外光刻（EUV）诞生的背景。EUV采用13.5nm波长的极紫外光，其技术难度呈指数级上升。首先，由于所有材料都会吸收EUV光，光学系统必须采用反射式设计；其次，需要在高真空环境下操作；最重要的是，光源功率必须足够强以保证生产效率。

ASML是目前全球唯一能生产EUV光刻机的厂商，其最新一代NXE:3600D型号每小时可处理170片晶圆，售价超过1.5亿美元。这台机器包含超过10万个零部件，需要40个集装箱运输，安装调试需要数月时间。如此复杂的设备背后是数百家供应商的协同合作，体现了人类工业制造的最高水平。

光刻技术面临的主要挑战包括：掩膜版缺陷控制（要求缺陷尺寸小于10nm）、光源功率稳定性（需要维持250瓦以上）、以及高昂的设备成本。未来，高数值孔径（High-NA）EUV技术将把光刻分辨率进一步提升，支持2nm及以下制程的生产。同时，纳米压印、电子束光刻等替代技术也在研发中，有望在某些特定应用场景发挥作用。

APPLIED MATERIALS 0042-00284 CHUCK ESC AMAT
