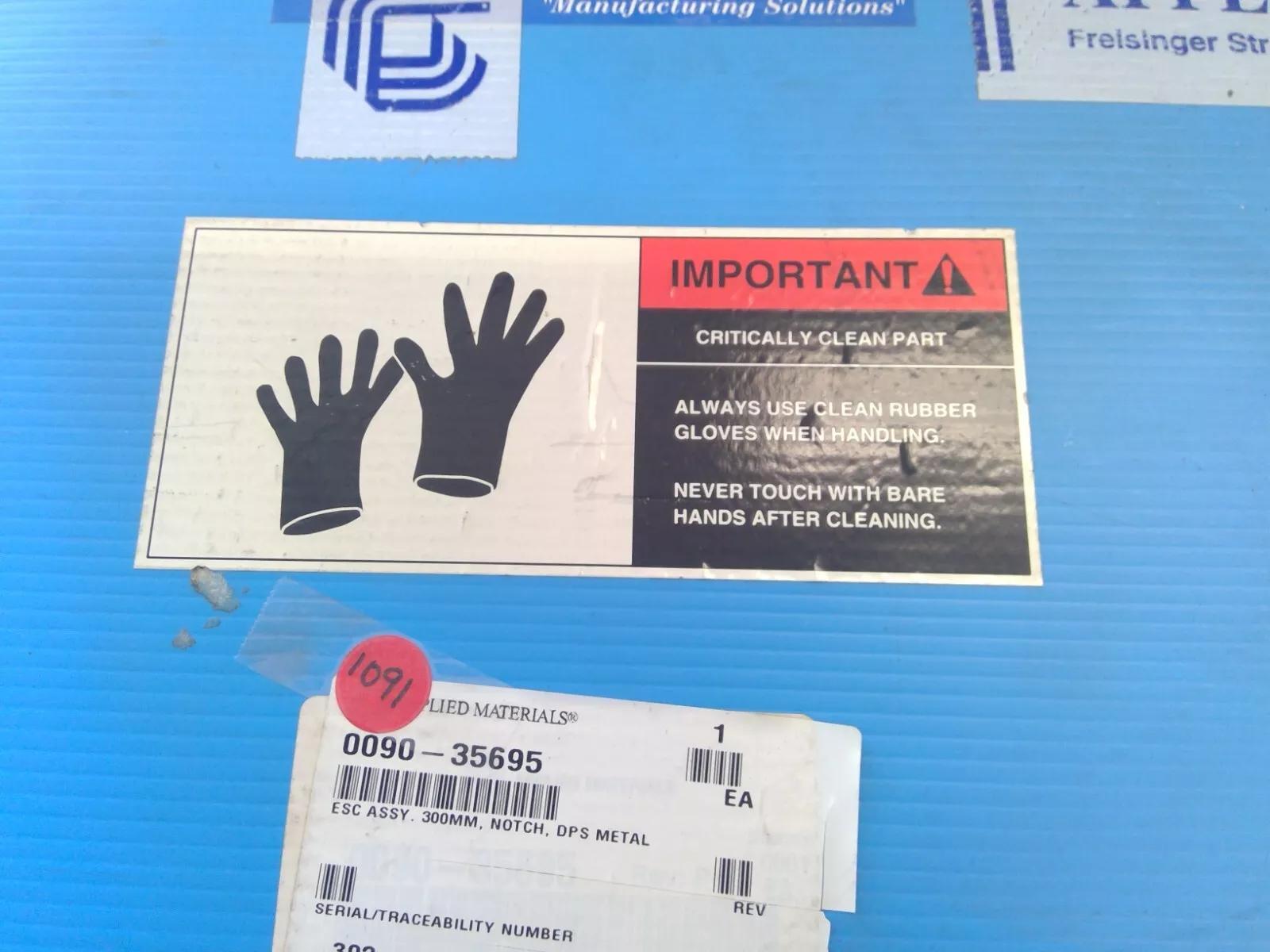

0090-35695 ESC ASSY 300MM NOTCH DPS METAL

SG·胜游亚洲主营AMAT TEL LAM?Varian BROOKS MKS?SMC COMET VAT等品牌半导体设备，零件。

由于FAB设备的部件型号比较多，不能一 一列举，如果有其它型号的零部件需要，请随时联系SG·胜游亚洲。

联系电话:021-6838 8387

SG·胜游亚洲SG·胜游亚洲致力于为国内半导体制造企业提供快速高效的设备，部件，耗材和维修服务。

我们跟国内外多家设备制造商，经销商，零部件贸易商，晶圆厂，高校，研究所有长期的接触和联系，我们有能力保证品质并提供有竞争力的价格。

Sym3?刻蚀系统：高精度图形化的终极解决方案

——应用于3D NAND和先进逻辑芯片的刻蚀技术突破

一、系统概述与技术定位

美国应用材料公司的Sym3?刻蚀系统是面向7nm以下节点的干法刻蚀设备，主要解决三大行业挑战：

3D NAND存储器中超高深宽比结构的刻蚀难题

FinFET/GAA晶体管中纳米级关键尺寸控制

新型存储器件（MRAM/RRAM）的特殊材料刻蚀需求

根据2023年SEMI市场报告，Sym3?系列在全球刻蚀设备市场的占有率达32%，尤其在3D NAND领域占比超过45%。

0090-35695 ESC ASSY 300MM NOTCH DPS METAL

二、核心技术解析

2.1 自适应等离子体控制技术

通过独创的双频射频源（高频60MHz+低频2MHz）实现：

离子能量精确调控（5-500eV可调）

低能量模式（<50eV）：用于敏感结构刻蚀，减少损伤

高能量模式（>200eV）：实现高深宽比穿透

角度控制技术

实际应用案例：

在美光232层3D NAND的通道孔刻蚀中：

- 初始开口阶段：采用30°倾斜刻蚀（避免扭曲）

- 主体刻蚀阶段：切换至垂直刻蚀（维持90°±0.5°）

2.2 多材料刻蚀工艺包

三、量产性能数据

3.1 3D NAND应用表现

在长江存储128层NAND量产中的实测数据：

通道孔刻蚀

深宽比：48:1

深度均匀性：±1.2%（晶圆内）

关键尺寸变异：<0.8nm（3σ）

阶梯刻蚀

64级台阶高度差控制：±2nm

选择比（SiN/SiO?）：180:1

3.2 逻辑芯片应用案例

为英特尔Intel 3工艺开发的特殊方案：

自对准接触孔刻蚀

避免栅极短路风险

接触电阻降低30%

FinFET鳍片修剪

鳍片宽度控制：12nm±0.5nm

侧壁粗糙度：<0.3nm RMS

四、技术演进与未来方向

4.1 应对2nm及以下节点的创新

原子层刻蚀（ALE）技术通过循环式自限制反应，实现：

单原子层去除精度

零损伤基底保护

AI驱动的工艺优化实时监控300+个传感器参数，动态调整：

等离子体密度

气体混合比例

温度梯度分布

4.2 新兴存储器件支持

正在开发的特殊工艺？：

MRAM刻蚀方案

CoFeB/MgO叠层刻蚀

磁性能退化<5%

阻变存储器（RRAM）

HfOx/TiOx选择性刻蚀

开关比保持>10^6

五、市场影响与客户反馈

装机量统计（截至2023Q4）：

全球累计安装超过800台

月产能支持200万片12英寸晶圆

客户评价摘录：

"Sym3?在我们176层NAND量产中实现刻蚀良率98.7%，比上一代设备提升4个百分点"——三星半导体技术副总裁Dr. Kim

维护经济性：

平均维修间隔时间（MTBR）：1,500小时

耗材成本降低40%（相比前代产品）

0090-35695 ESC ASSY 300MM NOTCH DPS METAL
